Этот монтажный кронштейн для солнечной батареи, продаваемый напрямую с завода Shixinda, представляет собой сборный модульный модуль и собирается на месте с помощью полных болтов. Нет необходимости в сварке на месте, что значительно сокращает сроки строительства. Угол наклона можно регулировать от 5° до 45°, что совместимо с крупногабаритными компонентами, такими как 182/210. Его можно комбинировать со спиральными грунтовыми анкерами, кровельными креплениями и основаниями противовеса для различных фундаментов, а также можно адаптировать для сложных ландшафтов, таких как горы, крыша из цветной стали и пруды с рыбой. По сравнению с обычными кронштейнами конструкция вентиляции и отвода тепла снижает деградацию компонентов, а модель отслеживания может увеличить выработку электроэнергии на 15–30%.
Как производитель исходной стали, Shixinda самостоятельно контролирует характеристики профиля. С-образная сталь, квадратные трубы и полный набор аксессуаров из нержавеющей стали 304 производятся и продаются собственными силами, что обеспечивает баланс между затратами и скоростью доставки. Он поддерживает индивидуальные заказы для оптовых экспортных заказов, а сталь может быть переработана, что отвечает потребностям фотоэлектрических проектов с нулевым выбросом углерода. Он обеспечивает стабильные и надежные комплексные решения по поддержке отечественных и зарубежных фотоэлектрических электростанций.
Монтажный кронштейн для солнечных батарей представляет собой специализированную систему компонентов из стальной конструкции и алюминиевого сплава, используемую для крепления, поддержки и опоры солнечных фотоэлектрических модулей. Он оснащен соединительными деталями, основаниями и регулировочными аксессуарами и устанавливается на землю, крышу, автомобильный навес, поверхность воды и т. д. Это основной вспомогательный материал для фотоэлектрических электростанций, стабилизирующий фотоэлектрические панели под оптимальным наклоном и ориентацией для обеспечения их устойчивости, и делится на фиксированный тип, гусеничный тип, плавающий тип и типы опор крыши.
Несущая способность и фиксация: выдерживает вес фотоэлектрических панелей, давление ветра, снега и сейсмические нагрузки, чтобы предотвратить опрокидывание или падение компонентов;
Оптимизация угла: регулировка наклона и ориентации фотоэлектрических панелей для максимизации приема солнечного излучения и улучшения общего выработки электроэнергии;
Защита и защита: изоляция фотоэлектрических панелей от земли/крыши, обеспечение вентиляции и рассеивания тепла, уменьшение накопления воды и снега, а также замедление старения компонентов;
Стандартизация и совместимость: равномерное расположение компонентов, оставление прохода для обслуживания, облегчение очистки, обслуживания и замены компонентов;
Адаптивность сцены: адаптация к сложной местности, такой как горы, равнины, крыши из цветной стальной черепицы, бетонные крыши и пруды с рыбой.
В основном используется горячее цинкование/сплав цинка, алюминия и магния. Обладает высокой коррозионной стойкостью и пригоден для использования в приморских, соляно-щелочных районах и дождливых регионах. Антикоррозийный срок службы составляет 25+ лет, что соответствует жизненному циклу фотоэлектрических модулей. Электростанция может избежать частых замен на протяжении всего срока эксплуатации.
Точная конструкция наклона и автоматическое отслеживание опорной конструкции. По сравнению с плоско расположенными компонентами, он может увеличить выработку электроэнергии на 10–30%.
Опорная конструкция имеет функцию вентиляции, снижая рабочую температуру компонентов и сводя к минимуму деградацию, связанную с температурой.
Разработан в соответствии с национальными стандартами несущей способности, устойчив к сильному ветру, снегу и землетрясениям. Расчет строительной механики квалифицирован.
Модульная сборка, усиленные узлы, отсутствие сварки при сборке на месте и высокая общая жесткость.
Все сборные модульные компоненты собираются на месте с помощью болтов. Сварка на месте не требуется.
Аксессуары универсальны и совместимы с основными фотоэлектрическими модулями мощностью 550 Вт/700 Вт/700 Вт +. Совместим с модулями с двойным и одинарным остеклением.
Опоры из алюминиевого сплава имеют небольшой вес, что снижает нагрузку на крышу. Опоры из оцинкованной стали имеют высокие эксплуатационные характеристики и низкую себестоимость единицы продукции.
Профили правильные, упаковка компактная, потери при логистической транспортировке невелики, а стоимость перевозки ниже.

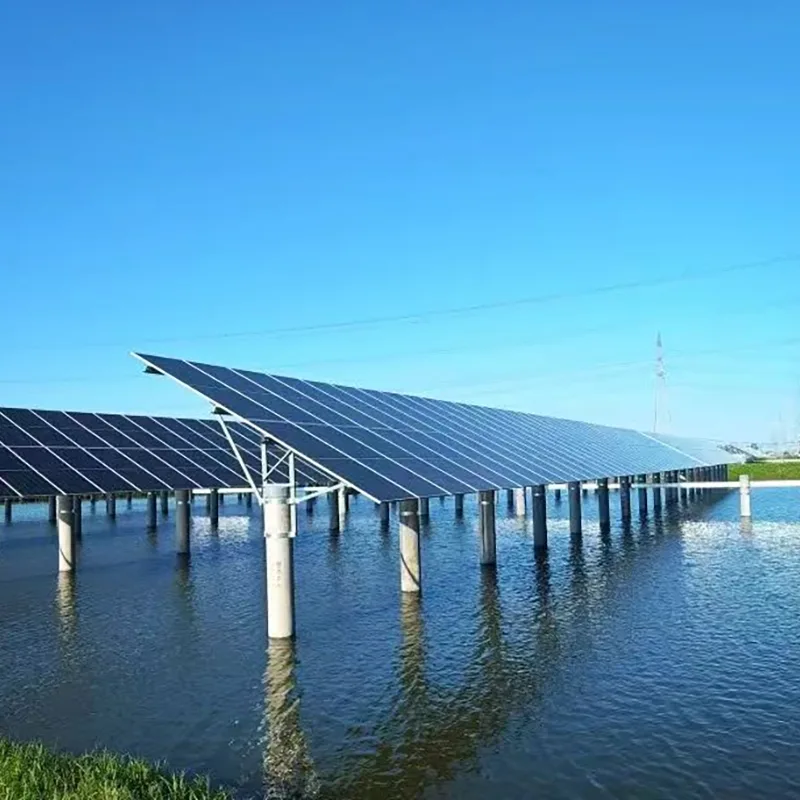

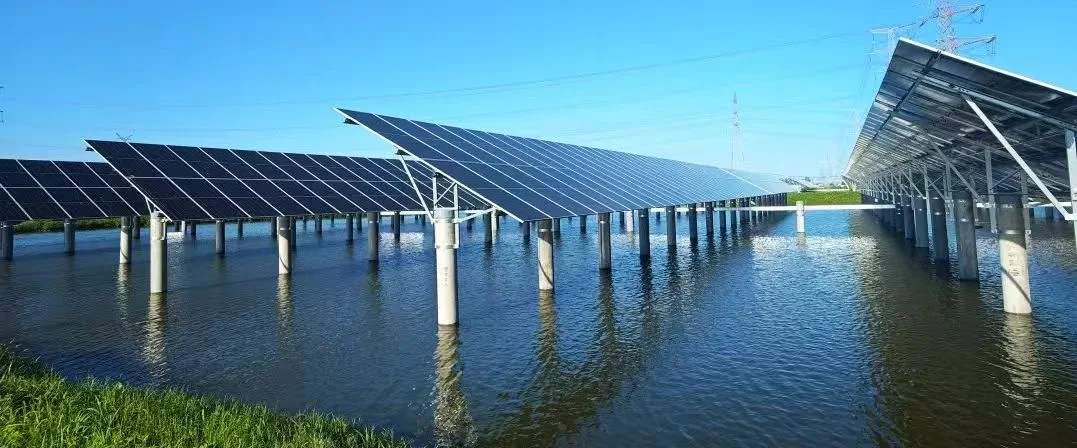

Наземные электростанции, крыши из цветной стальной черепицы, бетонные крыши, фотоэлектрические навесы для автомобилей, фотоэлектрическая интеграция для рыболовства и горные фотоэлектрические системы — все это можно настроить по индивидуальному заказу.
Его можно регулировать по наклону, располагать двойными или одинарными рядами и адаптировать к местности с перепадами высот.
Сталь и алюминиевый сплав на 100% подлежат вторичной переработке, без строительных отходов. Цинк-алюминиево-магниевое покрытие не содержит загрязнений тяжелыми металлами и соответствует требованиям фотоэлектрических проектов с нулевым выбросом углерода.
| Категория | Параметр | Базовый стандарт спецификации | Приложение / Примечания |

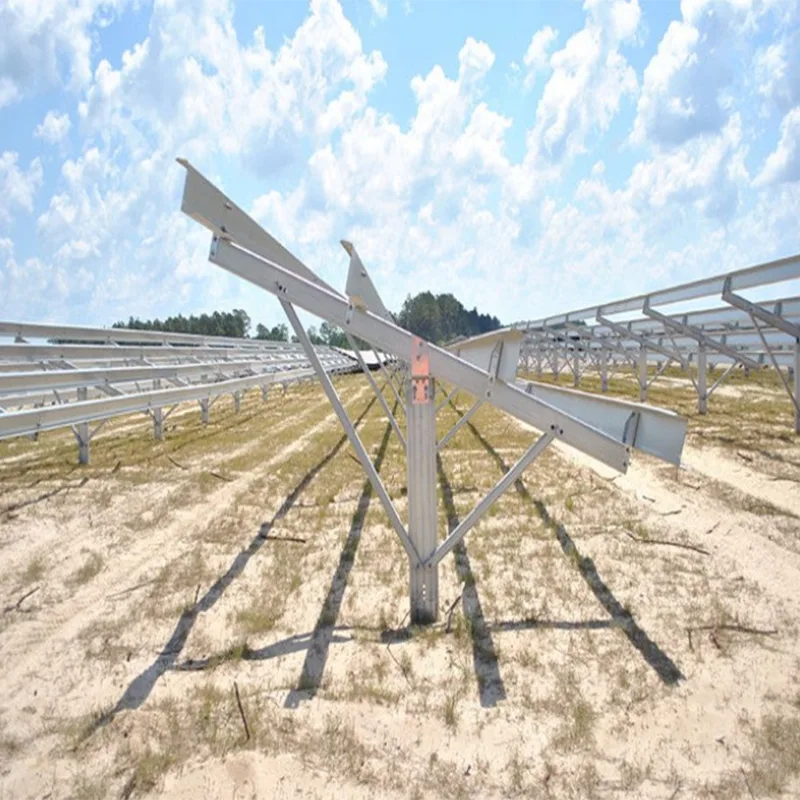

| Материал и защита от коррозии | Кронштейн из горячеоцинкованной углеродистой стали | Базовый материал: низколегированная высокопрочная сталь Q235B/Q355B; толщина покрытия ≥85 мкм; Испытание в солевом тумане 500 часов без красной ржавчины | Наземные и горные фотоэлектрические станции; экономически эффективный первый выбор; подходит для большинства регионов по всей стране |
| Кронштейн из цинк-алюминиево-магниевого сплава | Базовый материал: Q235B/Q355B; Толщина покрытия из сплава Zn-Al-Mg ≥65 мкм; Испытание в солевом тумане 1500 часов без красной ржавчины | Прибрежные, соляно-щелочные и промышленные зоны с высококоррозионной средой; коррозионная стойкость намного превосходит обычное горячее цинкование. | |
| 6063-T5 Кронштейн из алюминиевого сплава | Прочность на разрыв ≥160 МПа; анодированная/пассивированная обработка; Испытание в солевом тумане 1000 часов без коррозии | Стальные крыши с цветным покрытием, крыши жилых домов и жилых помещений; легкий, не повреждает гидроизоляционный слой кровли | |
| Структурная безопасная нагрузка | Ветровая нагрузка | 0,5–1,0 кН/м², настраивается для тайфунов 12 уровня и выше | Охватывает большинство регионов страны; профили могут быть утолщены для прибрежных/сильных ветров зон |
| Снежная нагрузка | 0,3–1,2 кН/м², настраивается в зависимости от местной снеговой нагрузки за 50-летний период повторяемости. | Северные регионы с сильным снегом и высокогорные районы требуют модернизации конструкции в соответствии с местными нормами. | |
| Сейсмостойкость | Интенсивность сейсмической защиты 8, соответствует GB50011. | Может быть повышен до уровня интенсивности 9 в зонах с повышенной сейсмичностью. | |
| Расчетный срок службы | 25 лет | Соответствует полному жизненному циклу фотоэлектрических модулей в соответствии с общими стандартами проектирования фотоэлектрических станций. | |
| Угол наклона и регулировка | Фиксированный кронштейн | Регулируемый наклон 5–45°, оптимальный наклон генерации, настраиваемый в зависимости от местной широты, 2–3 уровня ручной регулировки | Обычное явление для наземных установок и бетонных крыш; текущая основная категория |
| Одноосный трекер | Восток-запад, 0°–60°, автоматическое вращение слежения за солнцем, точность слежения ±0,5°. | Большие плоские наземные растения; выпуск увеличился на 15–25% по сравнению с фиксированным | |
| Двухосевой трекер | Азимут ±180° + наклон 0–90°, двухосная регулировка, точность отслеживания ±0,3°. | Высокоширотные регионы с высокой освещенностью; выпуск увеличился на 25–35% по сравнению с фиксированным | |
| Кронштейн балласта крыши | Фиксированный наклон 10–15°, совместим со стоячими фальцевыми стальными и бетонными крышами с цветным покрытием. | C&I / крыши жилых домов; балансирует эффективность дренажа и производительность генерации | |
| Характеристики основного профиля | Колонки/Сообщения | С-образный канал/Н-образная балка/квадратная труба; основные размеры C80/C100/C120, квадратные трубы 80×80/100×100 | Основные несущие элементы наземных установок; толщина стенки настраивается в зависимости от нагрузки |
| Главная / Балки прогона | U-образный профиль/прямоугольная труба/алюминиевые экструдированные профили; основные размеры 40×40/40×80/60×60 | Прямые опорные элементы модуля, обеспечивающие общую жесткость и устойчивость. | |
| Аксессуары для подключения | Болты/гайки из нержавеющей стали 304, специальные зажимы, водонепроницаемые зажимы; соответствует GB/T 3098.6 | Универсальный для всей серии; антикоррозионная, антиразрыхляющая; совместим с рамками основных фотоэлектрических модулей | |
| Аксессуары для заземления | Специальные заземляющие шайбы и болты | Соответствует требованиям к заземлению фотоэлектрической системы; предотвращает электрохимическую коррозию; соответствует нормам электробезопасности | |
| Совместимость и расположение модулей | Совместимые размеры модулей | Крупноформатные монокристаллические, двусторонние и одинарные стеклянные модули 182мм/210мм; поддерживает основные модули мощностью 550–700 Вт+ | Возможность настройки для специальных размеров и специальных форматов модулей. |
| Макет | Однорядная книжная, двухрядная альбомная, макеты с высоким кронштейном и большим пролетом | Компоновка оптимизирована с учетом рельефа местности и затенения для максимизации установленной мощности. | |
| Однопролетный | Кронштейны для земли 2–6 м, кронштейны для крыши 1–3 м. | Регулируется в зависимости от нагрузки и характеристик профиля, балансируя стоимость и структурную безопасность. | |
| Расстояние между модулями | Рассчитывается по местной тени зимнего солнцестояния, с зарезервированным доступом к эксплуатации и техническому обслуживанию. | Обеспечивает отсутствие затенения в зимнее время, соответствует нормам проектирования фотоэлектрических установок. | |
| Установка фундамента | Наземный фундамент | Винтовые анкеры, независимые бетонные свайные фундаменты, ленточные фундаменты. | Подходит для горных, равнинных местностей, прудов с рыбой; винтовые анкеры не требуют раскопок и быстро устанавливаются |

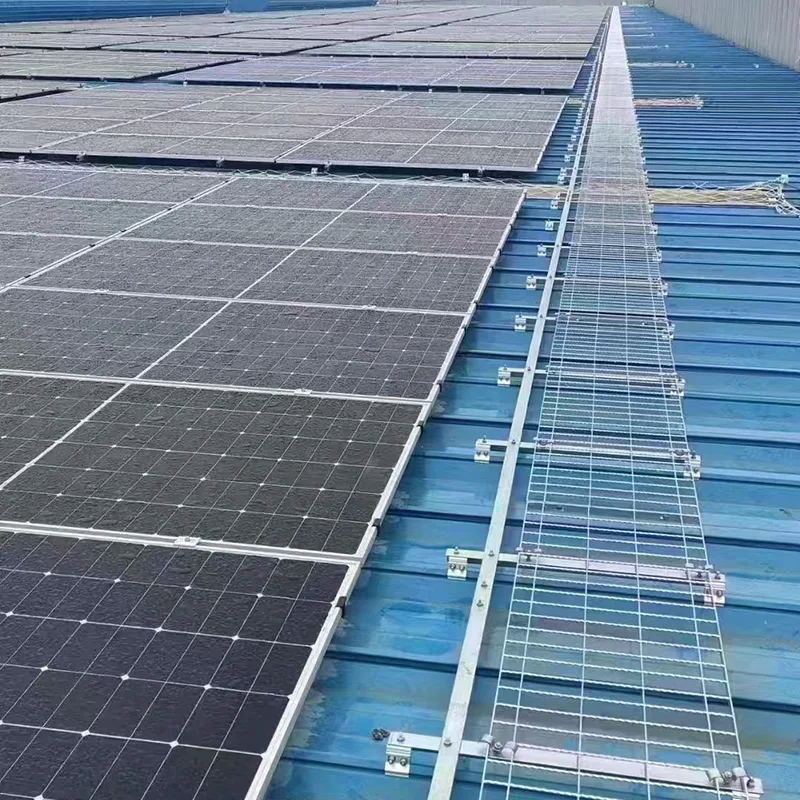

| Фундамент стальной крыши с цветным покрытием | Непроникающая установка с помощью специальных зажимов. | Не повреждает гидроизоляцию крыши; Совместим со стоячими, угловыми и гофрированными стальными профилями. | |

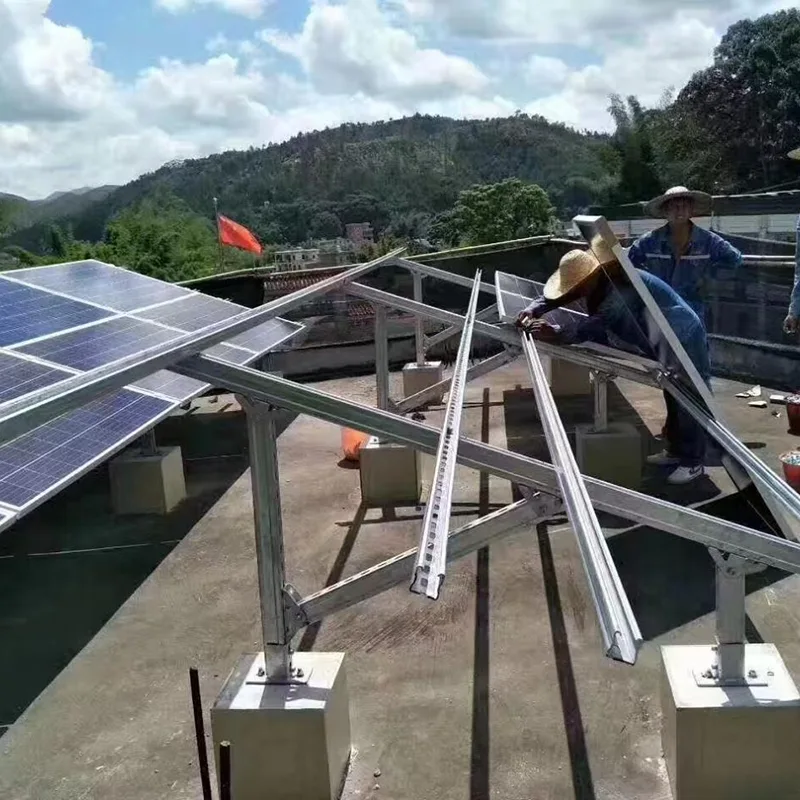

| Бетонный фундамент крыши | Балластные блочные фундаменты | Без гвоздей, без повреждения конструкции крыши, быстрая установка/демонтаж; подходит для плоских и пологих крыш | |

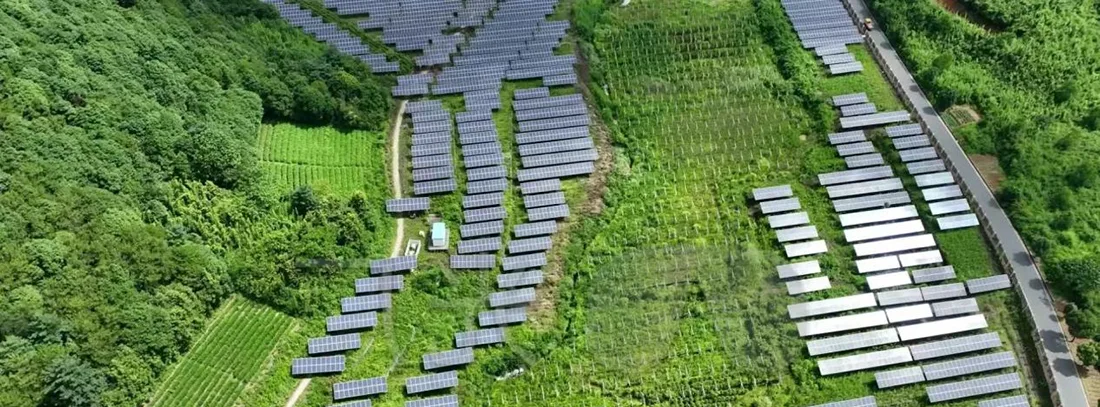

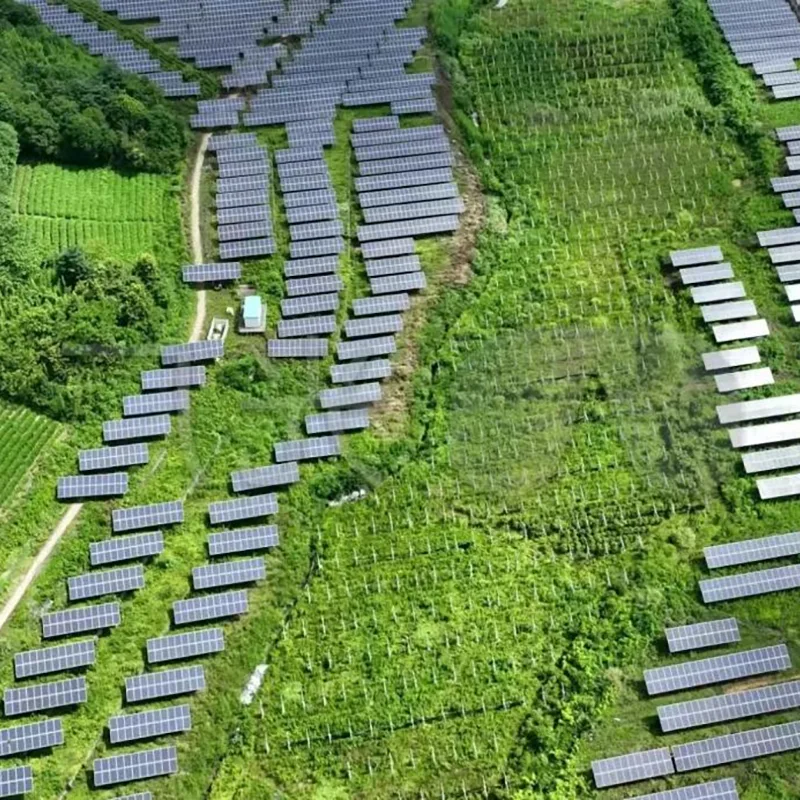

| Фонд горных фотоэлектрических систем | Регулируемые свайные фундаменты, анкерные фундаменты. | Адаптируется к горной местности с большими перепадами высот и сложной геологией, сокращая объем земляных работ. |
Монтажный кронштейн Shixinda Solar изготовлен из высокопрочного материала Q355B и имеет три основных типа: горячее цинкование, цинк-алюминий-магниевый сплав и алюминиевый сплав 6063-T5. Толщина слоя цинкования ≥ 85 мкм. Испытание соляного тумана модели цинк-алюминий-магний может достигать 1500 часов. Он обладает превосходной адаптируемостью в средах с высокой степенью коррозии, таких как прибрежные и солено-щелочные районы, а расчетный срок службы составляет 25 лет, что соответствует жизненному циклу фотоэлектрических модулей. Изделие строго соответствует национальным стандартам нагрузки и может выдерживать 12-балльный сильный ветер и высокие снеговые нагрузки, отвечая 8-градусным сейсмическим стандартам проектирования. Структурное резервирование безопасности является достаточным.
Изделие является модульным, сборным и собирается на месте с помощью полных болтов, без необходимости сварки на месте, что значительно сокращает период строительства. Угол наклона можно регулировать от 5° до 45°, он совместим с крупногабаритными компонентами, такими как 182/210, и может сочетаться со спиральными анкерами, кровельными креплениями и основаниями противовеса для различных фундаментов. Доступна настройка для сложных ландшафтов, таких как горы, крыши из цветной стали и пруды с рыбой. По сравнению с обычными кронштейнами конструкция вентиляции и отвода тепла снижает деградацию компонентов, а модель отслеживания может увеличить выработку электроэнергии на 15–30%.
Как производитель исходной стали, Shixinda самостоятельно контролирует характеристики профиля. С-образная сталь, квадратные трубы и полный набор аксессуаров из нержавеющей стали 304 производятся и продаются собственными силами, что обеспечивает баланс между затратами и скоростью доставки. Он поддерживает индивидуальные заказы для оптовых экспортных заказов, а сталь может быть переработана, удовлетворяя потребности фотоэлектрических проектов с нулевым выбросом углерода, обеспечивая стабильные и надежные комплексные решения по поддержке для отечественных и зарубежных фотоэлектрических электростанций.
