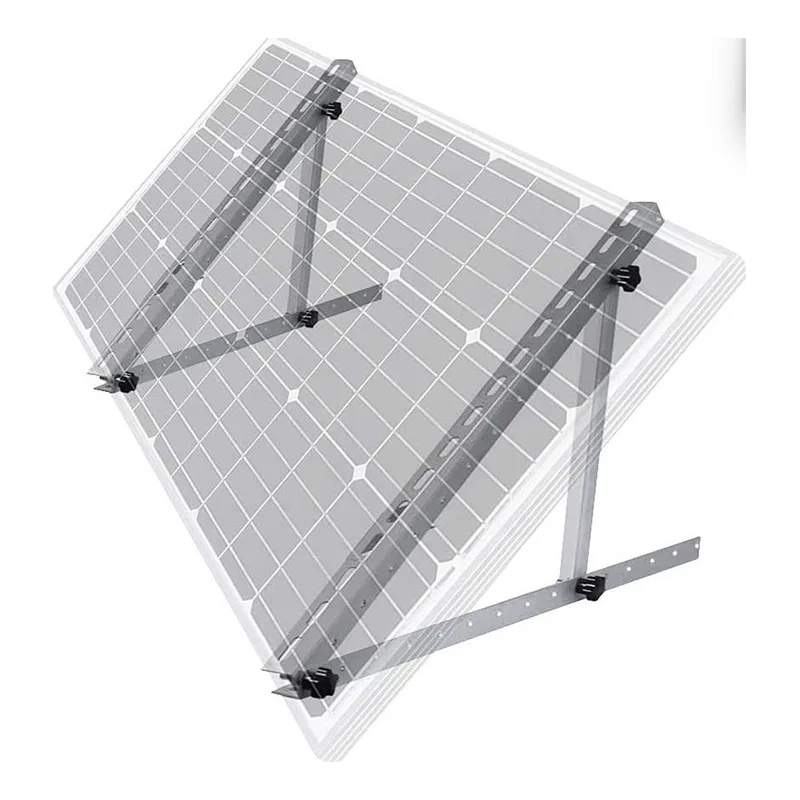

Опорный кронштейн для солнечных батарей из горячего цинка

Этот опорный кронштейн для солнечных батарей из горячего цинкования имеет конструкцию, профессионально рассчитанную на механическую нагрузку производителями Shixinda. Он обладает превосходными характеристиками устойчивости к ветру и снегу и может быть адаптирован к различным сложным сценариям фотоэлектрических проектов, таких как горные районы, приливные равнины, сельскохозяйственно-фотоэлектрические гибриды и промышленно-коммерческие крыши. Опорная рама имеет модульную сборную конструкцию с точным сверлением компонентов и стандартизированными спецификациями. Он сочетается с полным набором крепежных изделий из горячего цинкования того же процесса, что устраняет проблему электрохимической коррозии, вызванной контактом различных металлов. Монтаж на месте удобен, что значительно повышает эффективность строительства и сокращает сроки строительства.

Опираясь на развитую цепочку поставок стали, Shixinda предлагает индивидуальные спецификации поддержки и быструю поставку больших партий. Каждая партия продукции проходит строгий контроль качества и предоставляет полный набор материалов для проверки на предмет соответствия тендерным и приемочным стандартам проекта. По сравнению с другими продуктами поддержки затраты на закупки и эксплуатацию ниже, а затраты превосходны. Это предпочтительный продукт для различных фотоэлектрических проектов.

Процесс изготовления продукта

Маршрут процесса: сначала формование, затем цинкование. Холодная гибка стали на компоненты с последующим погружением всей сборки в расплавленный цинк.

Сырье: углеродистая конструкционная сталь Q235B/Q355B в соответствии со стандартом GB/T 6723-2017.

Холодная гибка: раскатка и правка → несколько проходов прокатки (C/U/Z-образные профили) → резка на стандартную длину → гидравлическая штамповка

Предварительная обработка перед нанесением покрытия (самая важная): Обезжиривание → Промывка водой → Промывка кислотой → Промывка водой → Вспомогательное средство для покрытия → Сушка, обеспечивающая чистую поверхность без пятен от воды.

Основа горячего цинкования: температура жидкого цинка 440–460 ℃, погружение и цинкование в течение 1–5 минут, покрытие, состоящее из слоя чистого цинка + слоя сплава Fe-Zn.

Стандарт толщины (GB/T 13912): стальная пластина 1,5–3 мм ≥ 55 мкм, стальная пластина 3–6 мм ≥ 70 мкм, стальная пластина ≥ 6 мм ≥ 85 мкм.

Последующая обработка после нанесения покрытия: Удалить цинковые конкреции → Охладить → Пассивация солями хрома → Промыть и высушить → Осмотр.

Принцип защиты от коррозии: слой цинка действует как защитная анодная защита + двойной эффект физического барьера.

Расчетный срок службы: более 25 лет, испытание в солевом тумане может достигать 1000 часов.

Проверка качества: толщина покрытия, адгезия, проверка внешнего вида, испытание в солевом тумане, четыре проверки.

Основные преимущества продукта

1. Цельное покрытие горячим цинкованием, антикоррозийная защита на 25 лет. Весь комплект кронштейнов, болтов, зажимов и соединительных деталей равномерно обработан горячим цинкованием. В соответствии с национальным стандартом GB/T13912-2020 слой цинка толстый и равномерный, без пропущенных углов покрытия. Полагаясь на слой цинка в качестве защитного анода, он не ржавеет и полностью исключает электрохимическую коррозию, вызванную обычными «оцинкованными профилями + обычными болтами», обеспечивая отсутствие технического обслуживания на протяжении всего жизненного цикла электростанции.

2. Опорный кронштейн для солнечных батарей из горячего цинка изготовлен из высокопрочных материалов, что обеспечивает стабильную и безопасную нагрузку. Он изготовлен из базового материала из углеродистой стали Q235B/Q355B. Конструкция профессионально рассчитана на ветровые и снеговые нагрузки, отличается высокой жесткостью и меньшей склонностью к деформации. Его можно адаптировать к горным районам, приливно-отливным зонам и регионам с частым снегом и ветром, он обладает превосходными характеристиками устойчивости к ветру и снегу и соответствует стандартам долгосрочной безопасной эксплуатации фотоэлектрических электростанций.

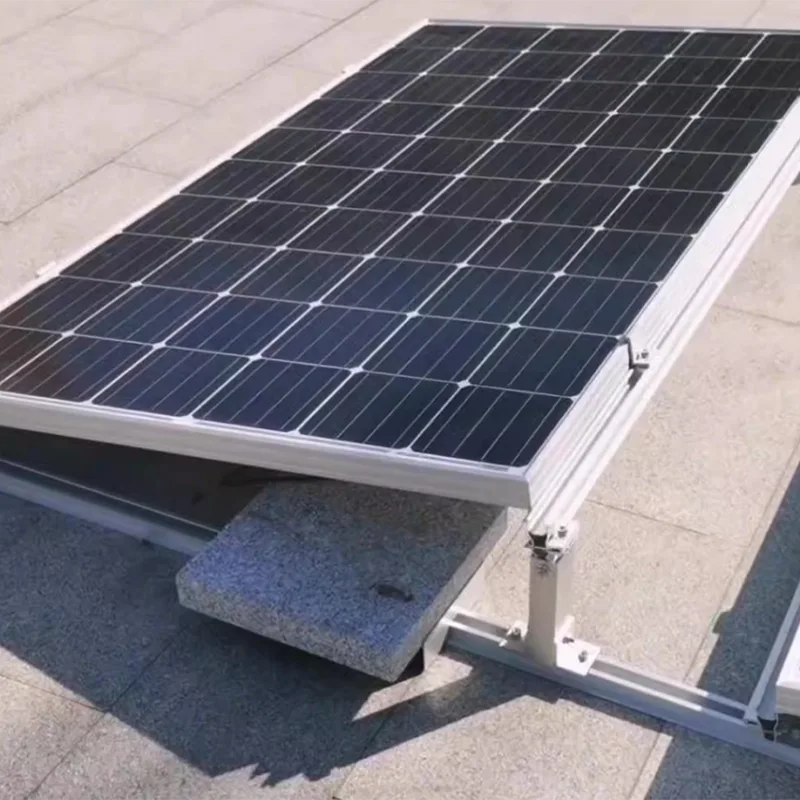

3. Модульная сборка, высокая эффективность установки. Фабрика точно пробивает отверстия и стандартизирует форму. Никакой сварки или вторичной обработки на месте не требуется. Весь процесс представляет собой болтовую сборку, что значительно сокращает сроки строительства и снижает трудозатраты. Он совместим с различными проектами, такими как наземные, крышные и сельскохозяйственные фотоэлектрические гибриды.

4. Поставка полного комплекта, не беспокойтесь при приемке. Никакой разборки или уменьшения компонентов. Основные и вспомогательные материалы, аксессуары и крепеж поставляются в одной упаковке. Единый контроль качества проводится партиями. Могут быть предоставлены списки материалов, протоколы испытаний цинкового покрытия. Полный комплект материалов идеален для торгов и сторонней приемки.

Горячеоцинкованная фотоэлектрическая опора Shixinda основана на ресурсах китайского промышленного кластера стальных труб в Даксиу Чжуан, Тяньцзинь, обеспечивающего комплексную обработку подложек стальных труб, формовку и горячее цинкование для предотвращения коррозии. В продукте используются профили стальных труб национального стандарта Q235B/Q355B, строго соответствующие национальному стандарту горячего цинкования GB/T13912-2020. Основная часть опоры, прижимные блоки и болты подвергаются полной обработке горячим цинкованием с равномерным цинковым покрытием и без пропусков покрытия. Он основан на защитной анодной защите для обеспечения долгосрочной 25-летней защиты от коррозии для фотоэлектрических электростанций и не требует обслуживания в будущем.

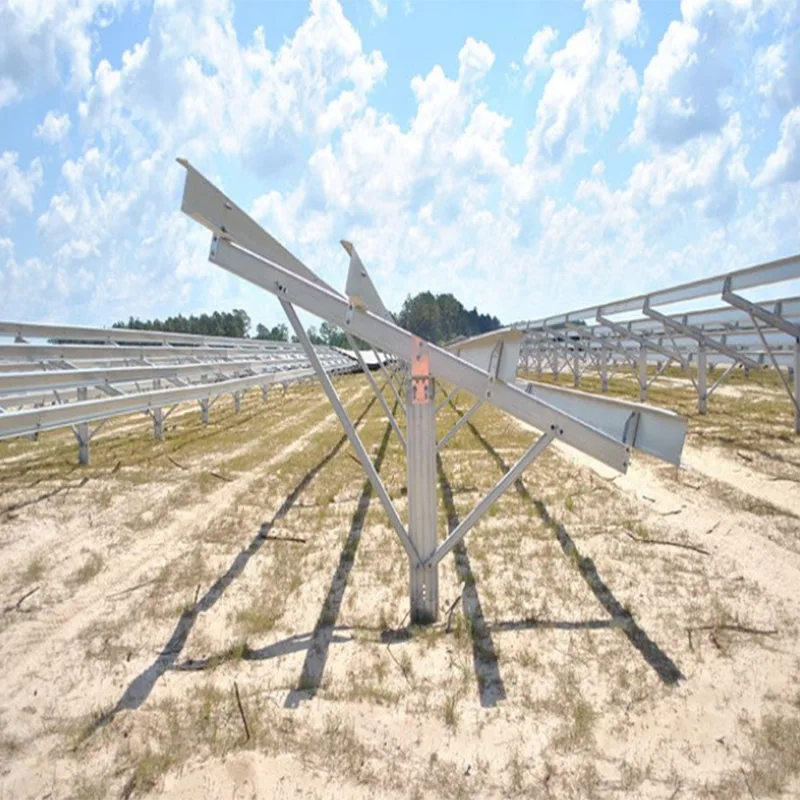

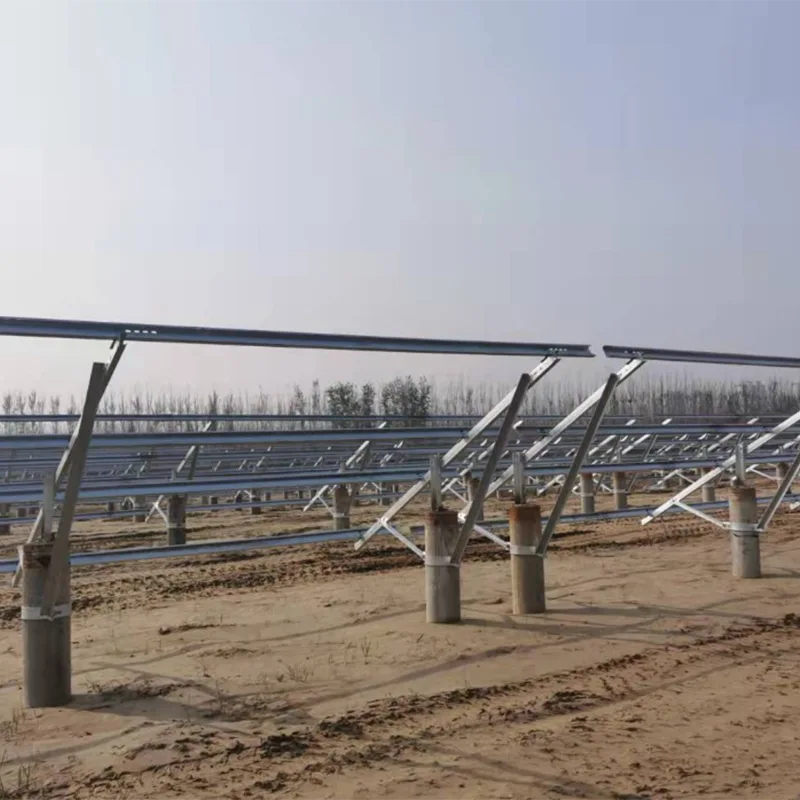

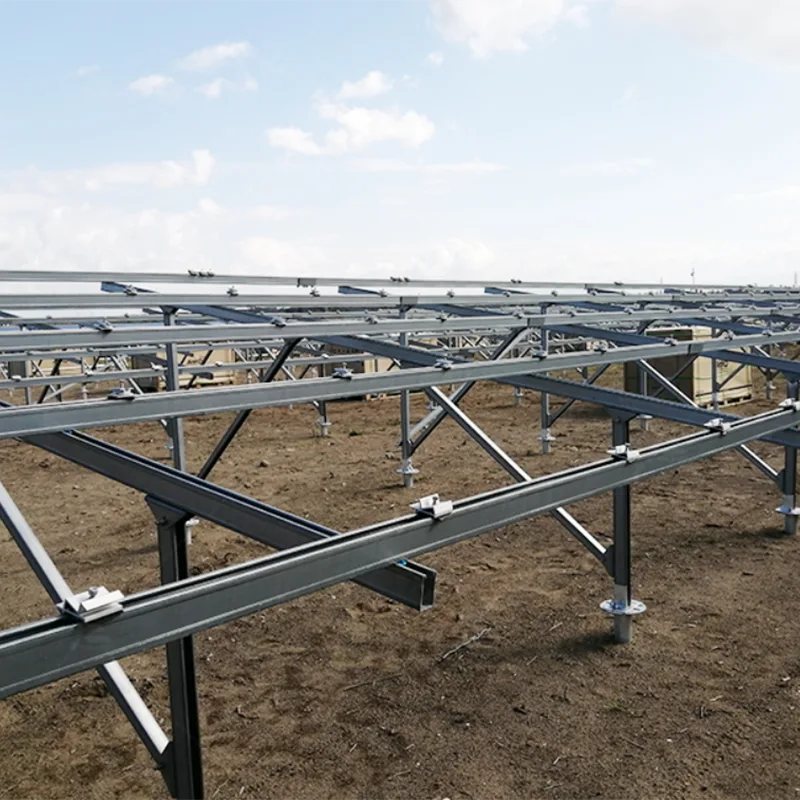

Конструкция проверена на ветровую и снеговую нагрузку, имеет стабильную прочность и подходит для различных проектов, таких как наземные, сельскохозяйственно-фотоэлектрические гибридные, горные районы, а также коммерческие и промышленные крыши. На заводе выполняется модульная сборка, сборка на месте удобна и отличается высокой эффективностью строительства. Опираясь на местную сеть предприятий по производству стальных труб, она может выполнять крупномасштабные заказы, поддерживать индивидуальные нестандартные чертежи и обеспечивать оперативное реагирование на поставки. Полный комплект поставляется и может предоставить полные данные по контролю материалов и цинкования, соответствующие тендерным требованиям и требованиям приемки проекта. Используя преимущества масштаба отечественной промышленности стальных труб, комплексные затраты на закупки, эксплуатацию и техническое обслуживание ниже, что делает его предпочтительным продуктом с высокой экономической эффективностью для отечественных фотоэлектрических проектов.
