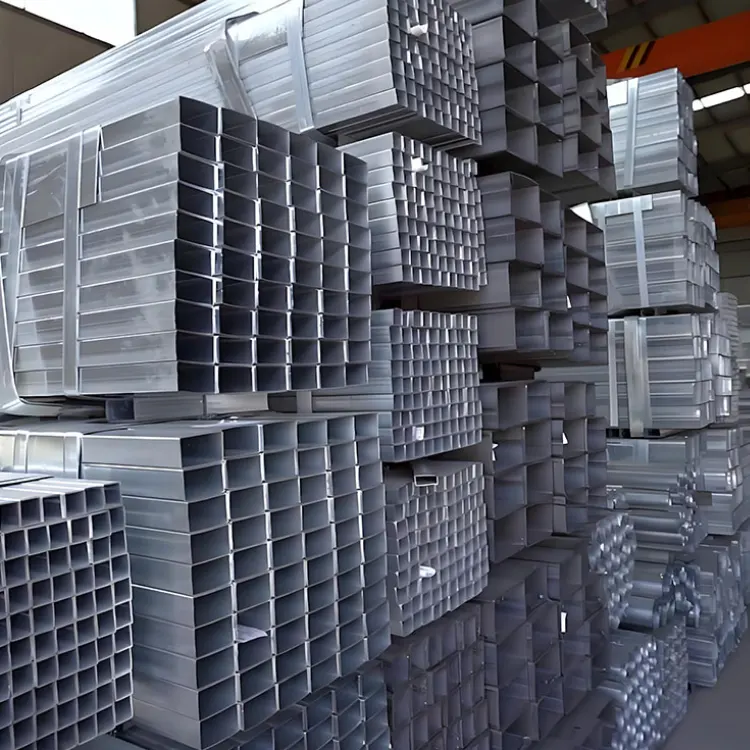

Квадратная и прямоугольная трубашироко используется, когда инженерам, производителям, подрядчикам и промышленным покупателям требуется сочетание структурной эффективности, чистой геометрии, удобства изготовления и надежных размеров. Его конструкция с закрытым сечением может обеспечить полезную устойчивость к сжатию и кручению, а плоские поверхности упрощают сварку, соединение болтами, плакирование и крепление компонентов. ASTM A500/A500M, например, охватывает холоднодеформированные сварные и бесшовные конструкционные трубы из углеродистой стали круглой, квадратной, прямоугольной и специальной формы для общего конструкционного применения. Однако выбор правильной трубки зависит не только от номинальных размеров. Толщина стенки, марка стали, условия нагрузки, конструкция соединения, подверженность коррозии, производственный процесс, допуски, обработка поверхности и требования к контролю — все это влияет на конечный результат. В этом руководстве эти факторы объясняются с практической точки зрения, чтобы покупатели могли с большей уверенностью выбирать квадратные и прямоугольные трубы.
Квадратные и прямоугольные трубы представляют собой полые стальные секции, сформированные в закрытые профили. Квадратная трубка имеет четыре равные стороны, а прямоугольная трубка имеет две более длинные и две более короткие стороны. Обе конфигурации обеспечивают плоские внешние поверхности и закрытое поперечное сечение, что делает их полезными для элементов конструкций, рам, опор, машин, транспортного оборудования, архитектурных конструкций и сборных узлов.
В структурной терминологии эти изделия часто называют полыми конструкционными секциями, или HSS. Институт стальных труб описывает HSS как конструкционные стальные трубы, производимые круглой, квадратной и прямоугольной формы, и отмечает их использование в зданиях и других промышленных изделиях. ASTM A500/A500M охватывает холоднодеформированные сварные и бесшовные конструкционные трубы из углеродистой стали этих форм для сварных, клепаных или болтовых конструкций и общего назначения.
Полая конструкция важна, поскольку она размещает материал вокруг открытой внутренней части, а не создает полностью сплошную секцию. Это может обеспечить полезный баланс между структурными характеристиками и использованием материалов. Для покупателей практическое преимущество заключается в том, что правильно подобранная труба может обеспечить требуемые характеристики без автоматического требования к сплошному стержню или гораздо более тяжелому структурному профилю.
Геометрия трубы напрямую влияет на ее поведение под нагрузкой. Квадратные и прямоугольные секции представляют собой закрытые профили, поэтому их стены образуют непрерывный периметр. Эта геометрия может быть особенно полезна, когда компонент испытывает силы сжатия, изгиба или скручивания.
Для сжимающих элементов решающее значение имеют геометрия сечения и толщина стенок. Труба, которая визуально кажется массивной, может не иметь достаточной вместимости, если ее стенки слишком тонкие для требуемых условий нагрузки. И наоборот, излишне толстые стены могут увеличить расход материала, вес изготовления и стоимость проекта.
Закрытые секции также могут иметь преимущества при работе с крутильными нагрузками. Институт стальных труб отмечает, что закрытые секции из быстрорежущей стали позволяют выдерживать скручивающие нагрузки. Тот же источник также подчеркивает высокие характеристики прочности и веса HSS и относительно низкую площадь поверхности прямоугольных и квадратных HSS по сравнению с некоторыми открытыми секциями сопоставимой мощности.
Размер трубки сам по себе не определяет структурную пригодность. Инженеры должны совместно оценить нагрузку, длину без опоры, детали соединений, гибкость стен, свойства материалов, метод изготовления и применимые требования к проектированию.
Эти два профиля имеют много общих характеристик, но их геометрия делает их полезными в разных ситуациях. Квадратная труба имеет одинаковые размеры в обоих основных направлениях, что делает ее удобной, когда конструкция требует относительно сбалансированной геометрии. Прямоугольная труба имеет различные размеры сечения, что позволяет проектировщикам ориентировать более глубокий размер в соответствии с основными требованиями к изгибу.
| Фактор | Квадратная трубка | Прямоугольная трубка |
|---|---|---|
| Геометрия | Четыре равные стороны | Две длинные стороны и две короткие стороны. |
| Типичное преимущество | Сбалансированная геометрия и удобное обрамление. | Эффективная ориентация для направленных нагрузок |
| Изготовление | Плоские поверхности упрощают многие соединения | Плоские поверхности обеспечивают гибкую ориентацию и крепление. |
| Обычное использование | Каркасы, стойки, опоры, конструкции оборудования | Балки, рамы, шасси, стойки, опоры конструкции |
Поэтому выбор между ними должен основываться на фактической геометрии и траектории нагрузки, а не просто рассматривать одну форму как универсально лучшую. Во многих проектах оба профиля могут использоваться вместе.
Многие проблемы с покупкой возникают из-за неполных спецификаций, а не из-за самой трубки. Запрос типа «квадратная стальная труба» может оказаться недостаточным для производителя, поскольку в нем не указаны требуемые размеры, толщина стенки, марка, стандарт, состояние поверхности, длина, допуск или количество.
Практический контрольный список закупок должен включать:
При международных закупках особенно важно поддерживать единообразие размеров, единиц измерения, стандартов и допусков. Смешение метрических и имперских требований без четкого определения основной спецификации может привести к недоразумениям, которых можно было бы избежать.
Сочетание геометрии закрытого сечения и плоских поверхностей делает трубы квадратного и прямоугольного сечения пригодными для использования во многих промышленных и строительных условиях.
Колонны, рамы, конструкции крыш, опоры, перегородки и архитектурные стальные конструкции.
Корпуса машин, основания оборудования, платформы, ограждения, стеллажи и опорные конструкции.
Компоненты шасси, прицепы, сельскохозяйственная техника и готовые конструктивные узлы.
Видимые рамы, входы, навесы, перила, перегородки и открытые стальные элементы.
Приложения с открытой архитектурой могут извлечь выгоду из гладких граней и закругленных углов, обычно связанных с HSS. Эти характеристики также могут упростить визуальную интеграцию элементов конструкции в современный дизайн.
Плоские внешние поверхности являются одной из практических причин, по которой квадратные и прямоугольные трубы популярны среди производителей. Компоненты можно расположить на плоских поверхностях, а сварку, сверление, болтовое соединение, резку и установку кронштейнов часто можно планировать с помощью простых ориентировочных точек.
Геометрия также поддерживает чистую конструкцию рамы. Например, две квадратные трубы можно расположить лицом к лицу или под прямым углом без необходимости учитывать постоянно изогнутую поверхность круглой трубы. Прямоугольную трубу можно дополнительно расположить так, чтобы ее более глубокая сторона соответствовала желаемому направлению конструкции.
Однако изготовление не следует рассматривать как чисто размерную проблему. Точность резки, радиус угла, толщина стенки, качество сварки, тепловложение, подготовка соединения, контроль деформации и постпроизводственный контроль — все это может повлиять на окончательную сборку.
Перед массовым производством подтвердите фактические размеры труб, геометрию углов, допуски, процедуру сварки и конструкцию соединений, используя репрезентативные образцы, если к сборке предъявляются жесткие требования к размерам.
Стальная труба, используемая на открытом воздухе или в агрессивных средах, может потребовать защиты от коррозии. Соответствующая обработка зависит от условий воздействия, ожидаемого срока службы, требований к внешнему виду, последовательности изготовления и стратегии технического обслуживания.
Подготовка поверхности не менее важна, чем само покрытие. Грязь, масло, прокатная окалина, влага, сварочные брызги и производственные повреждения могут повлиять на адгезию покрытия и его долговечность. Поэтому покупатели должны указать как желаемую отделку, так и требуемый стандарт подготовки, где это необходимо.
Стабильное качество начинается с соответствующего сырья и продолжается на этапах формовки, сварки, калибровки, отделки, проверки и упаковки. Визуально привлекательная трубка не обязательно достаточна для требовательного инженерного применения.
| Зона качества | Что проверить |
|---|---|
| Химический состав | Соответствие указанной марке материала и применимому стандарту. |
| Механические свойства | Предел текучести, предел прочности, удлинение и другие установленные требования. |
| Размеры | Наружные размеры, толщина стенки, длина, прямолинейность и допуски. |
| Качество сварки | Целостность сварного шва и соответствие соответствующей производственной спецификации. |
| Поверхность | Отделка, состояние покрытия, защита от коррозии и видимые дефекты. |
| Документация | Сертификаты завода, отчеты об инспекциях, отслеживаемость и записи об отправке, где это необходимо. |
Например, ASTM A500/A500M включает требования, связанные с химическим составом, производством, испытаниями, контролем и отделкой. Применимый стандарт всегда следует подтверждать в соответствии с конкретным проектом, поскольку не каждый стандарт на стальные трубы предназначен для всех условий эксплуатации.
Четкая спецификация закупок сокращает разрывы в общении между покупателем, производителем, командой качества, поставщиком логистических услуг и конечным пользователем. Вместо простого указания названия продукта предоставьте полное техническое описание.
Пример структуры спецификации:
Продукт: Квадратная и прямоугольная стальная трубка
Форма: Квадратная/прямоугольная
Размеры: указанная внешняя ширина × высота
Толщина стенки: Указанная толщина
Материал: Требуемая марка стали
Стандарт: применимая спецификация ASTM/EN/JIS/GB.
Длина: фиксированная или стандартная длина.
Поверхность: Черная/оцинкованная/с покрытием
Проверка: необходимые сертификаты испытаний и инспекционные документы.
Упаковка: в комплекте и защищена для международной перевозки.
Такой уровень детализации особенно ценен для OEM-проектов и повторных заказов. После того как спецификация подтверждена и задокументирована, будущие закупки могут основываться на той же технической документации, а не на неофициальных описаниях продуктов.
Квадратная труба имеет четыре равные стороны, а прямоугольная труба имеет два разных размера стороны. Прямоугольная геометрия может обеспечить большую гибкость, когда элементу конструкции требуется большая глубина в одном направлении.
Да. Стандарты на конструкционные трубы, такие как ASTM A500/A500M, конкретно охватывают трубы квадратного и прямоугольного сечения из углеродистой стали общего назначения и строительства. Фактическая пригодность зависит от марки, размеров, нагрузки, соединений и применимых конструктивных требований.
Не обязательно. Увеличение толщины стенки приводит к изменению веса, свойств сечения, требований к изготовлению и стоимости. Правильная толщина должна определяться исходя из структурных и производственных требований применения.
Многие конструкционные трубы производятся в виде сварных изделий и могут быть включены в готовые сборки с использованием соответствующих процедур сварки. Требования к сварке должны устанавливаться в зависимости от материала, толщины, конструкции соединения, условий эксплуатации и применимых стандартов.
Укажите форму трубы, внешние размеры, толщину стенки, марку материала, применимый стандарт, длину, обработку поверхности, количество, требования к проверке, требования к упаковке и место назначения. Чертежи или технические спецификации полезны для индивидуальных проектов.
В зависимости от производственных возможностей производителя размеры, длина, обработка поверхности, упаковка и требования, связанные с производством, могут быть настроены по индивидуальному заказу. Индивидуальные заказы должны быть подтверждены с учетом производственных возможностей, применимых допусков, минимального количества заказа и технических требований.
Квадратные и прямоугольные трубы сочетают в себе закрытый структурный профиль с практичными плоскими поверхностями, что делает их полезными в строительстве, промышленном оборудовании, стальных архитектурных конструкциях, транспортировке и сборных узлах. Его производительность зависит от полной спецификации, а не только от формы. Перед оформлением заказа следует учитывать размеры, толщину стенок, марку материала, метод производства, условия нагрузки, соединения, защиту поверхности, проверку и условия применения.
Для покупателей наиболее эффективный подход — превратить требования проекта в четкую техническую спецификацию и работать с поставщиком, способным поддерживать постоянные размеры, качество материалов, контроль производства, документацию и упаковку.Тяньцзиньская компания по продажам стали Shixinda, Ltd.может поддержать покупателей, ищущих решения для квадратных и прямоугольных труб для различных промышленных и структурных требований, при этом технические характеристики продукции и условия поставки обсуждаются в соответствии с потребностями индивидуального проекта.
