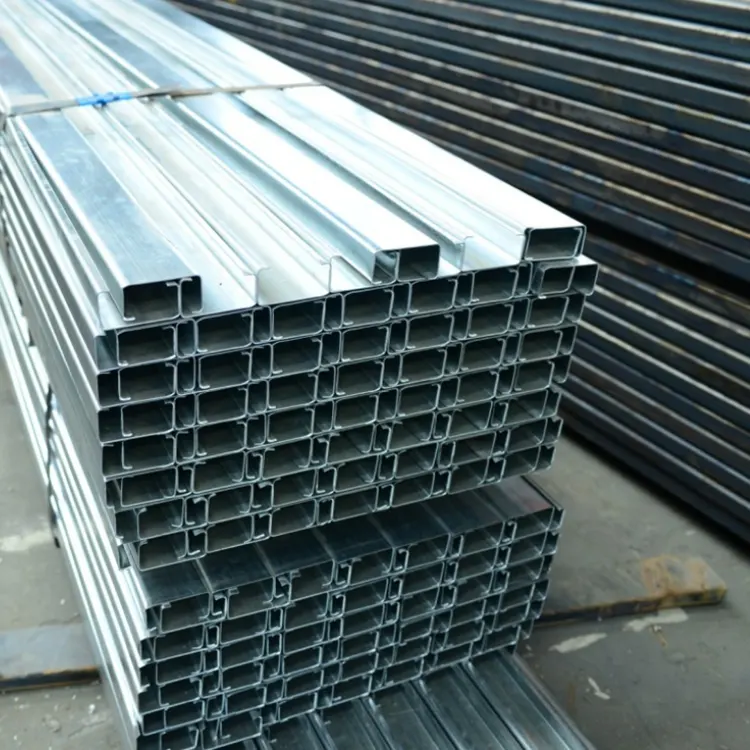

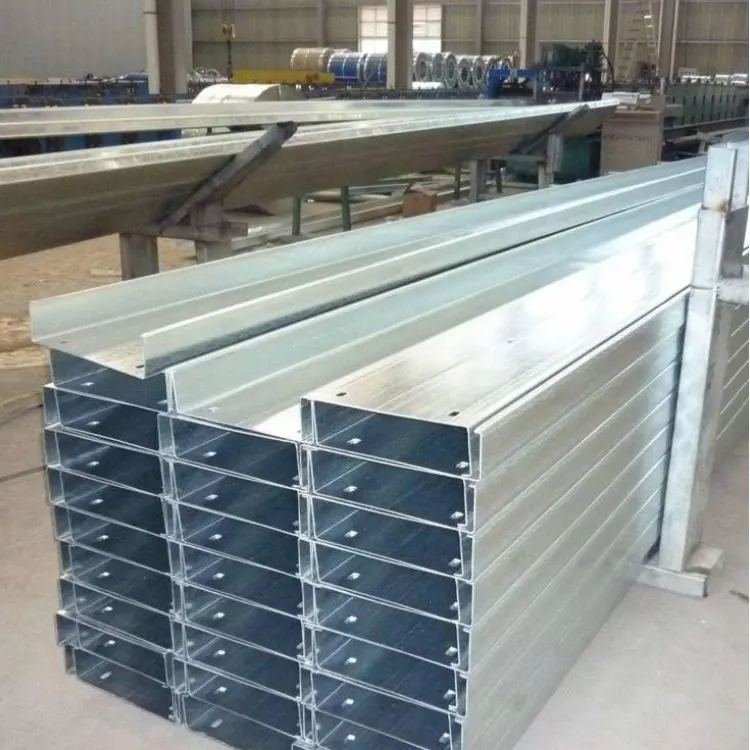

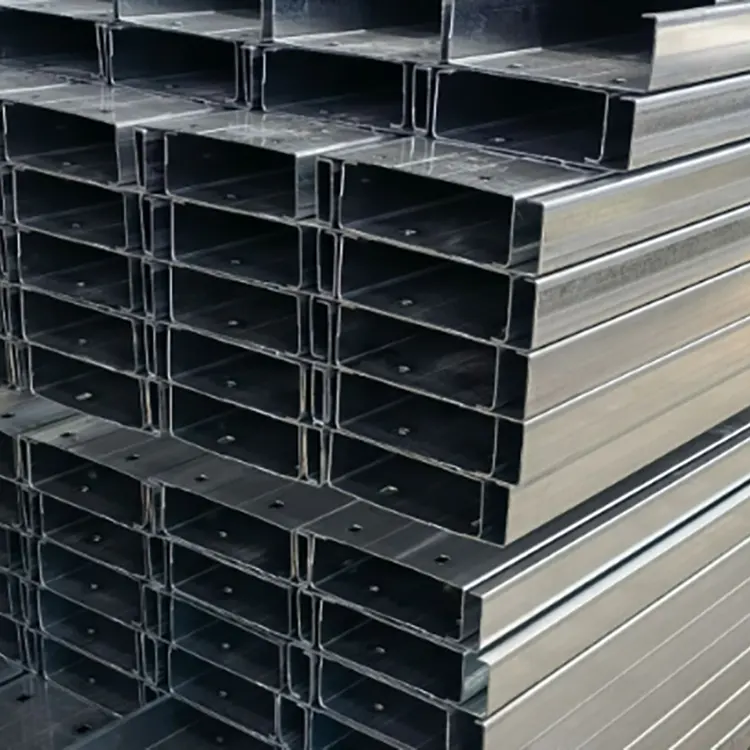

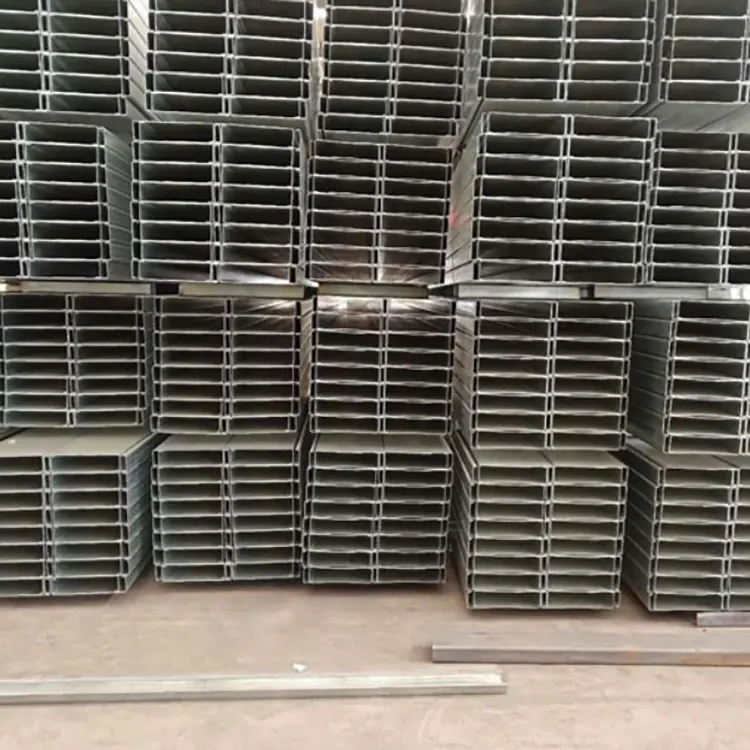

Предварительно оцинкованный канал C

Этот предварительно оцинкованный профиль C, продаваемый непосредственно фабрикой Shixinda, изготовлен из горячеоцинкованных стальных полос. Он формируется методом непрерывной прокатки и резки на станке холодной гибки, имеет С-образное поперечное сечение со стандартным профилем. Он имеет оцинкованное антикоррозийное покрытие и не требует дополнительной покраски или обработки горячим цинкованием. В отличие от черной стали С-образной формы (которая требует последующего цинкования) и горячеоцинкованной С-образной стали: основным материалом являются готовые оцинкованные стальные полосы, которые имеют более высокую эффективность производства, равномерный слой цинкования и хорошую плоскостность поверхности. Он относится к сборным антикоррозийным профилям легкой стальной конструкции. Часто используемые аксессуары: С-образные стальные болты, натяжные стержни, опоры, зажимы, цветные стальные опоры для плитки и соединительные детали.

Основное функциональное позиционирование

Несущие прогоны крыши: основные и второстепенные прогоны для заводских зданий, складов, животноводческих ферм и фотоэлектрических крыш, несущих нагрузки от цветных стальных листов и плит из минеральной ваты и передающих вес крыши, а также ветровые и снеговые нагрузки на основные балки стального каркаса.

Стеновые балки: вертикальные и горизонтальные прогоны для стен ограждения, крепление цветных стальных стеновых панелей и изоляционных сэндвич-панелей, возведение каркаса стены.

Основные материалы для фотоэлектрических опор: Продольные главные балки и поперечные второстепенные балки для наземных фотоэлектрических систем и распределенных фотоэлектрических систем на крыше, легкие профили опорных сердечников.

Опоры для небольшого оборудования/кронштейны кабельных лотков: Заводские опоры для трубопроводов, основания кабельных лотков, несущие основания оборудования.

Второстепенные несущие элементы цехов из легкой стали: каркасы перегородок, промежуточные балки платформ, усиленные рамы дверей и окон.

Простые теплицы, каркас навесов для скота: Навесы для скота, легкие несущие конструкции для теплиц для фруктов и овощей.

Основная точка продажи

Прочный и устойчивый к коррозии, нет необходимости во вторичном покрытии.

Базовым материалом предварительно оцинкованного канала C является оцинкованный стальной лист с равномерным нанесением слоя цинка. Он может противостоять дождю, влаге и легкой кислотно-щелочной коррозии и вряд ли заржавеет при использовании на открытом воздухе. Это исключает необходимость последующей окраски и горячего цинкования, что значительно снижает затраты на строительство.

Легкий и высокопрочный, экономит сталь и затраты.

Холодноформованная тонкостенная конструкция с большим моментом инерции сечения, превосходной стойкостью к изгибу и кручению; при той же несущей способности он на 30% легче, чем двутавровые балки и швеллеры, что снижает использование стали в стальной конструкции и снижает затраты на транспортировку и подъем.

Комплексное формование, удобная обработка

Заводской полностью автоматический валковый пресс для комплексного формования, со стандартными размерами и штатной перфорацией (возможны предустановленные отверстия); На месте требуется только сборка болтов, без сварки, высокая скорость строительства и сокращается продолжительность проекта.

Гибкие размеры, широкая настройка

Высоту, фланец, толщину и длину можно настроить по мере необходимости. Его можно комбинировать с нестандартными внутренними фланцами, ребрами жесткости и увеличенными моделями фланцев, подходящими для различных требований к нагрузке крыш, стен и фотоэлектрических систем.

Эстетичная поверхность, подходящая для открытых проектов.

Оцинкованная серебристо-серая матовая поверхность, без пятен ржавчины и черных пятен. Нет необходимости в отделке открытых крыш и фотоэлектрических опор, что делает проект аккуратным. Оцинкованный слой обладает прочной адгезией, не склонен к отслаиванию и опаданию при транспортировке и изгибе.

Выдающиеся показатели затрат, стабильные поставки

Существует большое количество оцинкованного листового сырья с более низкой ценой за единицу по сравнению с горячеоцинкованной С-образной сталью, коротким циклом поставки и значительными ценовыми преимуществами для крупномасштабных закупок заводов и фотоэлектрических проектов.

Универсальный и легко адаптируемый к различным сценариям

Подходит для заводских зданий, фотоэлектрических систем, животноводческих помещений, складских помещений, опор муниципальных трубопроводов и т. д. Один тип профиля может удовлетворить потребности нескольких отраслей промышленности.

Общие технические характеристики

(1) Стандартная модель поперечного сечения (обозначение отраслевого стандарта: C × Высота × Ширина × Фланец × Толщина)

Основные традиционные модели: C80, C100, C120, C140, C160, C180, C200, C220, C250, C300. Полный пример размера поперечного сечения (C100 × 50 × 20):

Высота полотна H: 80–300 мм

Ширина фланца B: 40–80 мм.

Внутренний фланец C: 15–30 мм (для усиленных моделей возможно 35 мм)

(2) Характеристики толщины

Обычная толщина стенки: 1,2 мм, 1,5 мм, 1,8 мм, 2,0 мм, 2,2 мм, 2,5 мм, 2,75 мм, 3,0 мм. Опоры солнечных панелей часто используют толщиной 1,5–2,0 мм; В фермах большепролетной крыши на заводах обычно используется толщина 2,0–3,0 мм.

(3) Стандарты длины

Стандартная фиксированная длина: 6 м, 9 м, 12 м.

Длина по индивидуальному заказу: 0,5 – 12 м, допускается любая резка. Особо длинные детали необходимо соединить в секции.

(4) Технические параметры слоя цинкования

Вес цинкового слоя цинкования: 80 г/м2, 100 г/м2, 120 г/м2, 140 г/м2, 180 г/м2

Классификация экологического использования:

Закрытая сухая фабрика: 80–100 г/кв.м.

Фабрика под открытым небом, обычные солнечные панели: 120–140 г/м2.

Прибрежная зона с высокой влажностью, зона химического завода: 180 г/кв.м, с утолщенным оцинкованным листом.

(5) Стандарты материалов

Марка основного материала: DX51D+Z, DX52D+Z (оцинкованный стальной лист национального стандарта)

Механические свойства: Предел текучести более 235 МПа, относительное удлинение соответствует нормам, холодная гибка без образования трещин.

Стандарты исполнения:

GB/T 2518 Непрерывная горячеоцинкованная стальная пластина и стальная полоса

GB/T 6728 Технические условия на холоднодеформированную сталь

(6) Параметры согласования процесса

Сверление: предварительно просверленные круглые установочные отверстия, длинные регулировочные отверстия в форме полос, расстояние между отверстиями настраивается в соответствии с чертежами;

Усиливающая обработка: для моделей, рассчитанных на высокие нагрузки, среднее ребро жесткости можно нажать, чтобы повысить устойчивость к изгибу;

Резка: с обоих концов зачищены заусенцы, плоская режущая кромка, без растрескивания фланца;

Стандарты допуска: допуск на размер поперечного сечения ± 0,5 мм, допуск на длину ± 3 мм/6 м.

(7) Справочник по совместимости нагрузки

Материал толщиной 1,2–1,8 мм: небольшие опорные балки для стен, внутренние перегородки, небольшие опоры для солнечных батарей;

Материал средней толщины 2,0–2,5 мм: обычные заводские фермы крыши/стен, распределенные главные балки солнечных панелей;

Материал толщиной 2,75–3,0 мм: Большепролетные заводские здания, фермы крыш в заснеженных районах, сверхпрочные опоры солнечных батарей.
