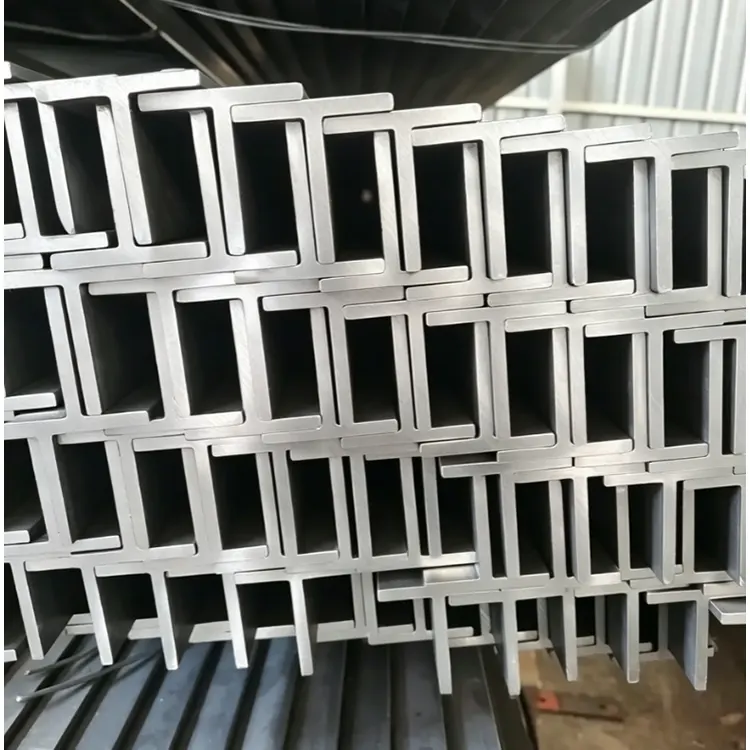

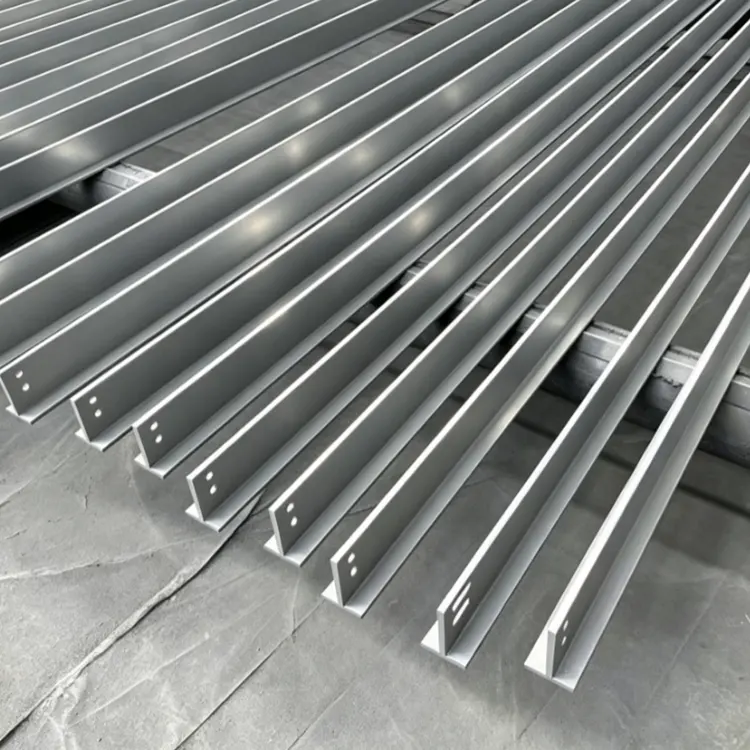

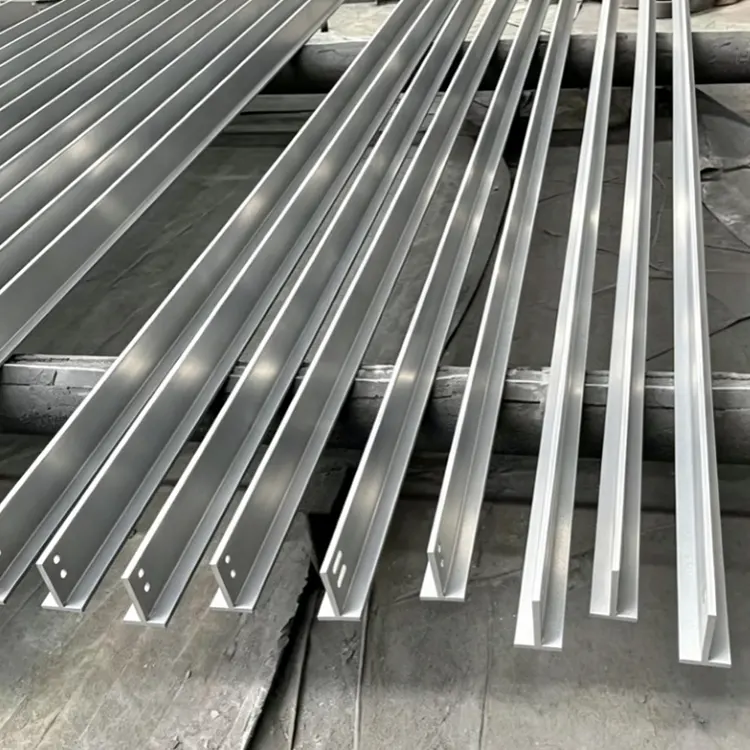

По сравнению с профилями для тяжелых условий эксплуатации большого сечения, такими как H-образная сталь и I-образная сталь, высококачественная Т-образная балка Shixinda исключает избыточные конструкции поперечного сечения, имеет четкий и концентрированный путь передачи силы и имеет более целенаправленное сопротивление изгибу и сдвигу. Он эффективно позволяет избежать проблем, связанных с большими зазорами в соединениях, неравномерным распределением усилий и легкой деформацией, присущими традиционным комбинированным типам сталей.
Т-образная сталь, полученная путем горячекатаной интеграции, не имеет вторичных сварочных напряжений, а общая структурная целостность высока; Разъемная Т-образная сталь основана на зрелой обработке исходного материала, имеет правильные сечения и одинаковые размеры. Оба процесса могут обеспечить прямолинейность и точность сборки профилей и подходят для стандартизированного модульного строительства.
|
Категория спецификации |
Технические параметры и индикаторы |
Описание приложения |
|
Марка материала |
Углеродистая сталь: высокопрочная сталь Q235B, Q355B, Q420B; Нержавеющая сталь: 304/316; Низколегированная сталь, устойчивая к атмосферным воздействиям |
Углеродистая сталь для промышленных зданий, стальных конструкций и несущих опор общего назначения; Нержавеющая сталь для высококоррозионных наружных и химических сред; Устойчивая к атмосферным воздействиям сталь для наружных ландшафтов и открытых компонентов мостов. |
|
Характеристики размеров |
Правило маркировки сечения: Высота H × Ширина полки B × Толщина стенки t₁ × Толщина полки t₂; Обычный диапазон сечения: H 25–400 мм, B 25–300 мм; Диапазон толщины стенок: полотно 3–20 мм, фланец 4–25 мм; Стандартные фиксированные длины: 6 м/9 м/12 м, доступны нестандартные длины по индивидуальному заказу. |
Малый размер (H ≤ 100 мм): детали прецизионного оборудования, направляющие лифта, мелкие закладные детали; Средний размер (В100-200 мм): кили навесной стены, фотоэлектрические кронштейны, второстепенные стальные балки; Большой размер (В ≥ 200 мм): основные заводские балки, элементы мостов, платформы для тяжелых условий эксплуатации. |
|
Точность размеров |
Допуск высоты секции/ширины фланца ≤ ±2,0 мм; Допуск толщины стенки/фланца ≤ ±0,5~1,0 мм; Отклонение от прямолинейности ≤1,5 мм/м; Вертикальность фланца ≤ B/100; Отклонение торцевого среза ≤3 мм |
Соответствует требованиям к сращиванию стальных конструкций на месте, болтовым соединениям и сварной сборке, применимым к обычным проектам, включая основные конструкции зданий, мосты и фотоэлектрические опоры; Высокоточные индивидуальные версии подходят для рельсовых перевозок и точного машиностроения. |
|
Механические свойства |
Q235B: Предел текучести ≥235 МПа, предел прочности на растяжение 375–500 МПа, удлинение ≥25%; Q355B: Предел текучести ≥355 МПа, предел прочности на разрыв 470–630 МПа, удлинение ≥21%; Q420B: Предел текучести ≥420 МПа, предел прочности на разрыв 500–680 МПа, удлинение ≥18%; Нержавеющая сталь 304: предел текучести ≥205 МПа, предел прочности на разрыв ≥520 МПа, удлинение ≥40%. |
Более высокая прочность подходит для стальных конструкций с большими пролетами и тяжелыми нагрузками для реализации облегченной конструкции; Низколегированная высокопрочная сталь для основных несущих компонентов, таких как заводские главные балки и мосты; Обычная углеродистая сталь для второстепенных несущих компонентов, включая общие опоры и навесные стены. |
|
Обработка поверхности |
Горячекатаная черная заготовка, удаление ржавчины дробеструйной обработкой, горячее цинкование (толщина слоя цинка ≥85 мкм), холодное цинкование, эпоксидное покрытие с высоким содержанием цинка, фторуглеродное покрытие, травление и пассивация |
Горячее цинкование для работ на открытом воздухе во влажной среде, таких как кронштейны для фотоэлектрических систем и коммунальные работы; Эпоксидное цинково-фторуглеродное покрытие для навесных стен и декоративных стальных конструкций; Дробеструйная очистка сварных деталей внутри помещений и предварительная обработка покрытий; Пассивация травлением нержавеющей стали для химических и прибрежных сред с высокой коррозией. |
|
Обрабатываемость |
Холодный изгиб: отсутствие трещин и расслоений после испытания на холодный изгиб при комнатной температуре 180°C (серия Q235/Q355); Сварка: Совместима с дуговой сваркой, сваркой под флюсом и сваркой в защитных газах; прочность соединения ≥90% основного металла без закалочного охрупчивания; Перфорация и сверление: доступна штамповка/сверление с ЧПУ, допуск отверстия ± 0,2 мм без сколов и трещин по краям; Резка: газовая, плазменная и пильная резка с гладкими резами без заусенцев и деформаций; Гибка: холодная гибка по индивидуальному заказу, радиус изгиба ≥2 толщины стенки без трещин. |
Холодная гибка вилл из легкой стали и декоративных стальных деталей; Сварка заводских главных балок и тяжелых стальных рам; Перфорация и сверление фотоэлектрических кронштейнов и килей навесных стен с болтовым соединением; Прецизионная резка арматуры и закладных инженерных деталей; Гибка стальных конструкций специальной формы и декоративных профилей |
|
Исполнительные стандарты |
Основной национальный стандарт: GB/T 11263-2017 Горячекатаные двутавровые балки и разрезные тавровые балки; Вспомогательные стандарты материалов: GB/T 700-2006, углеродистая конструкционная сталь, GB/T 1591-2018, высокопрочная низколегированная конструкционная сталь; Антикоррозионный стандарт: GB/T 13912-2020 Технические требования для горячеоцинкованных покрытий; Стандарт приемки: Кодекс приемки качества строительства стальных конструкций GB/T 50205-2020; Дополнительные стандарты внешней торговли: EN 10025 (европейский стандарт), JIS G3101 (японский стандарт). |
GB/T 11263-2017 является обязательным для внутреннего строительства, стальных конструкций и фотоэлектрических проектов; Европейские/японские стандарты доступны для экспортных заказов за рубежом; Мостовая, химическая и другие специальные отрасли промышленности дополнительно должны соответствовать соответствующим нормам промышленной приемки. |
Сопротивление изгибу и несущая способность: перегородка воспринимает вертикальный изгибающий момент и служит второстепенной балкой крыши, небольшой балкой платформы и главной балкой навеса. Его секция имеет высокую эффективность сопротивления изгибу;
Устойчивость к сжатию: фланец повышает боковую жесткость. Он используется в качестве колонны навесной стены, опорной колонны фотоэлектрической панели и небольшой несущей колонны. Меньше вероятность опрокинуться или потерять устойчивость;
Боковая анкерная опора. В качестве опоры между колоннами и горизонтальной опоры крыши она сдерживает боковое смещение рамы и повышает сейсмическую устойчивость всей конструкции.
Экономия материала и легкий вес: по сравнению с двойной угловой сталью с такой же несущей способностью, он экономит от 25% до 35% стали, снижая общую нагрузку на здание и стоимость фундамента;
Упрощенная сборка: односторонний фланец удобен для сверления болтов и сварки под углом. Нет необходимости сращивать два уголка, что значительно сокращает количество сварных швов и болтов, а также сокращает сроки строительства на объекте;
Универсальная совместимость. Стандартизированные готовые спецификации охватывают различные отрасли, такие как строительство, фотоэлектрическая энергетика, коммунальные работы и машиностроение. Нестандартные сварочные модели могут отвечать особым требованиям, предъявляемым к тяжелым нагрузкам и большим поперечным сечениям.
1. Распределение силы в поперечном сечении разработано с научной точки зрения и обеспечивает стабильное сопротивление изгибу и сжатию. По сравнению со сталью с двойным уголком, он экономит 25–35% стали при той же несущей способности.
2. Он выполнен как единое целое без каких-либо соединений, что позволяет уменьшить количество сварных швов и болтов, тем самым увеличивая эффективность конструкции на 30%.
3. Вся серия стандартизирована и имеется в наличии на складе. Также доступны индивидуальные сварочные нестандартные спецификации.
4. Отличные характеристики обработки, позволяющие выполнять резку, сварку, штамповку и гибку.
5. Совместим с различными антикоррозионными процессами, обеспечивая длительный срок службы на открытом воздухе.
6. Может использоваться для различных целей, таких как колонны, балки и опорные ребра, с высокой универсальностью.
7. Соответствует стандартам точности размеров, обеспечивает отсутствие зазоров во время сборки и подходит для заводского изготовления и высокоточных фотоэлектрических приложений.
1. Второстепенные колонны стальных каркасов, комбинированные второстепенные балки плит перекрытия (сталь ТМ типа I-образная);
2. Сборный каркас соединения наружных стен, консольные балки балконов;
3. Легкие сталебетонные композитные колонны для рассеивания энергии и снижения вибрации (Т-образная сталь с широким крылом TW в качестве колонны жесткости стального сердечника).
Здание исследования и разработки полностью сборных стальных конструкций металлургической группы Тайчжоу Эршици. Основная конструкция всего здания была построена всего за 20 дней. Все балки перекрытия и вертикальные опоры наружных стен изготовлены из I-образной стали серии Q355B TM; все компоненты были изготовлены на заводе, обработаны пескоструйной обработкой и покрашены, а для сборки на месте использовались только болты. Строительные отходы были сокращены на 70%, что сделало этот проект эталонным проектом быстрого изготовления стальных конструкций в Китае.
1. Главные балки стальных ступеней лестниц, несущие балки площадок отдыха (сталь ТМ типа I-образная);
2. Узкоствольные Т-образные стальные второстепенные балки заводских зданий и внутренних антресолей торговых центров;
3. Опорные конструкции аппаратных и проходов для обслуживания кровли.
Реконструкция внутреннего мезонина нового складского комплекса Тяньцзинь Биньхай. После того, как первоначальный бетонный пол был удален, был добавлен мезонин из стальной конструкции. В качестве промежуточных балок перекрытия была выбрана сталь Т-образной формы ТН100х200, которая была легкой и не требовала усиления исходных колонн каркаса. Весь антресоль этажа был построен всего за 7 дней.
